Freestafel 1.0

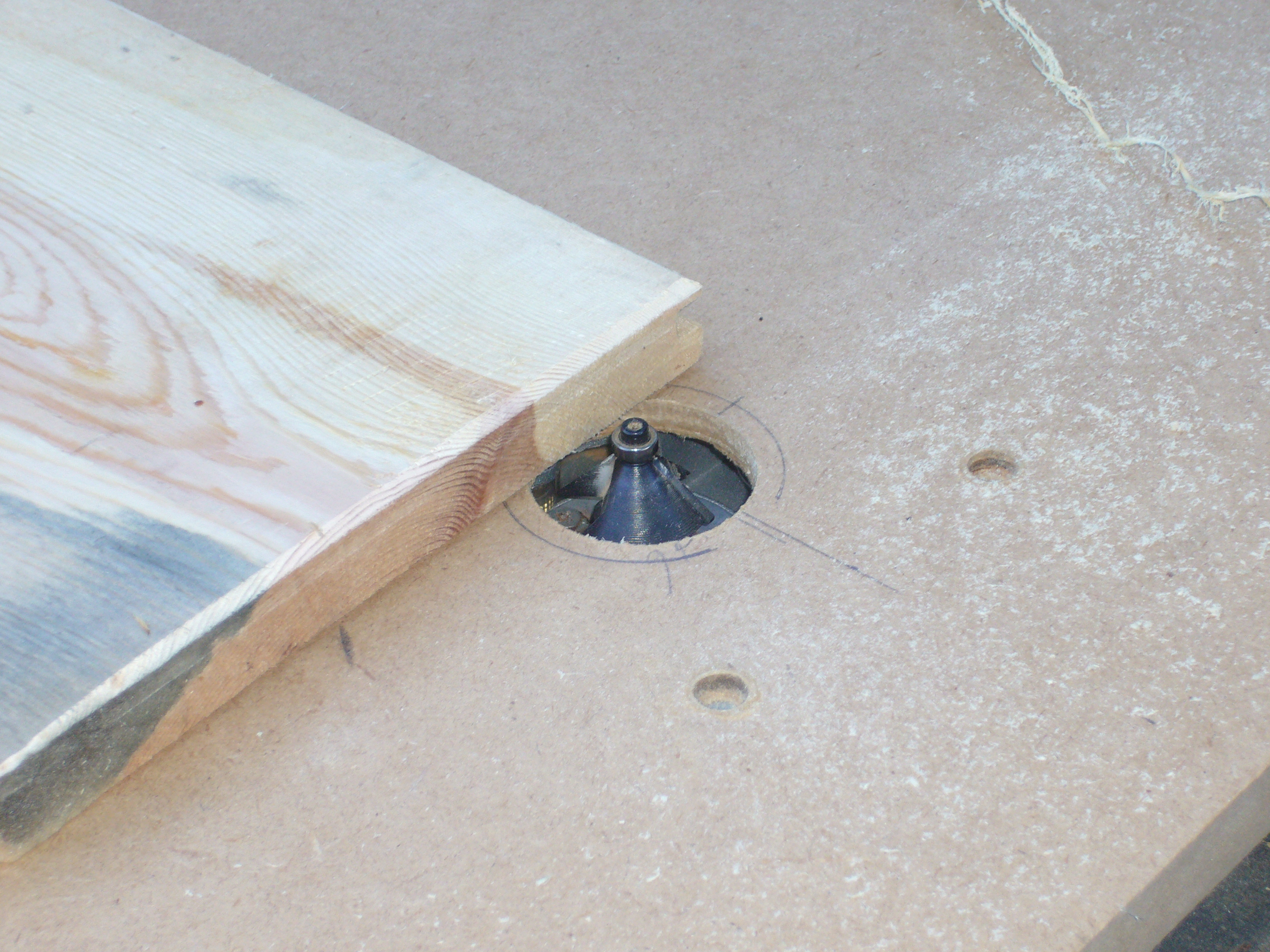

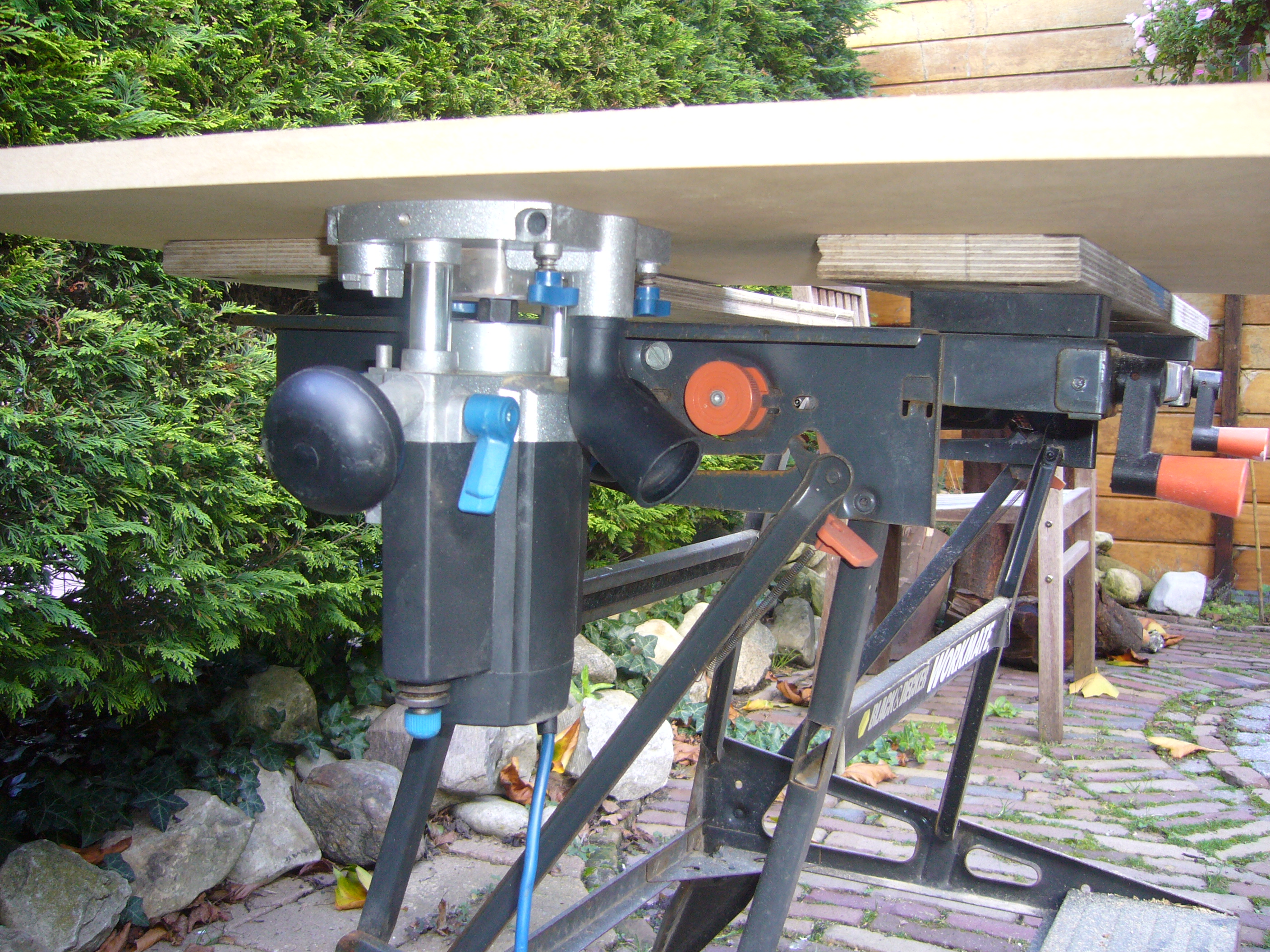

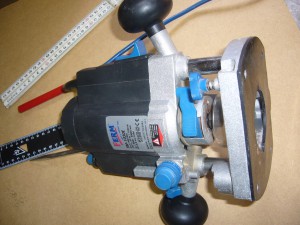

Na twee jaar gewerkt te hebben met een “freestafel” bestaande uit een goedkope bovenfrees onder een MDF plaat werd het tijd voor een echte tafel.
De beperkingen van deze constructies werden steeds duidelijker:
- Alleen te gebruiken met freesjes met geleiderol
- Geen variabel toerental
- Hoogteverstelling erg omslachtig
- Niet echt veilig
Freestafel 2.0
Tijd om op internet te zoeken. Algauw kom je dan bij het model van Guido Henn. Echter hier wordt gebruik gemaakt van T-tracks. Deze zijn te bestellen maar zijn zeer duur. Dus zoeken en uiteindelijk bij een Gamma XL de juiste gordijnrail gevonden.
Aan de slag dus. In een multiplexplaat eerst twee gleuven gefreesd parallel aan elkaar. Iets te goed passend dus met schuurpapier rond een passend latje de sleuven pas geschuurd.

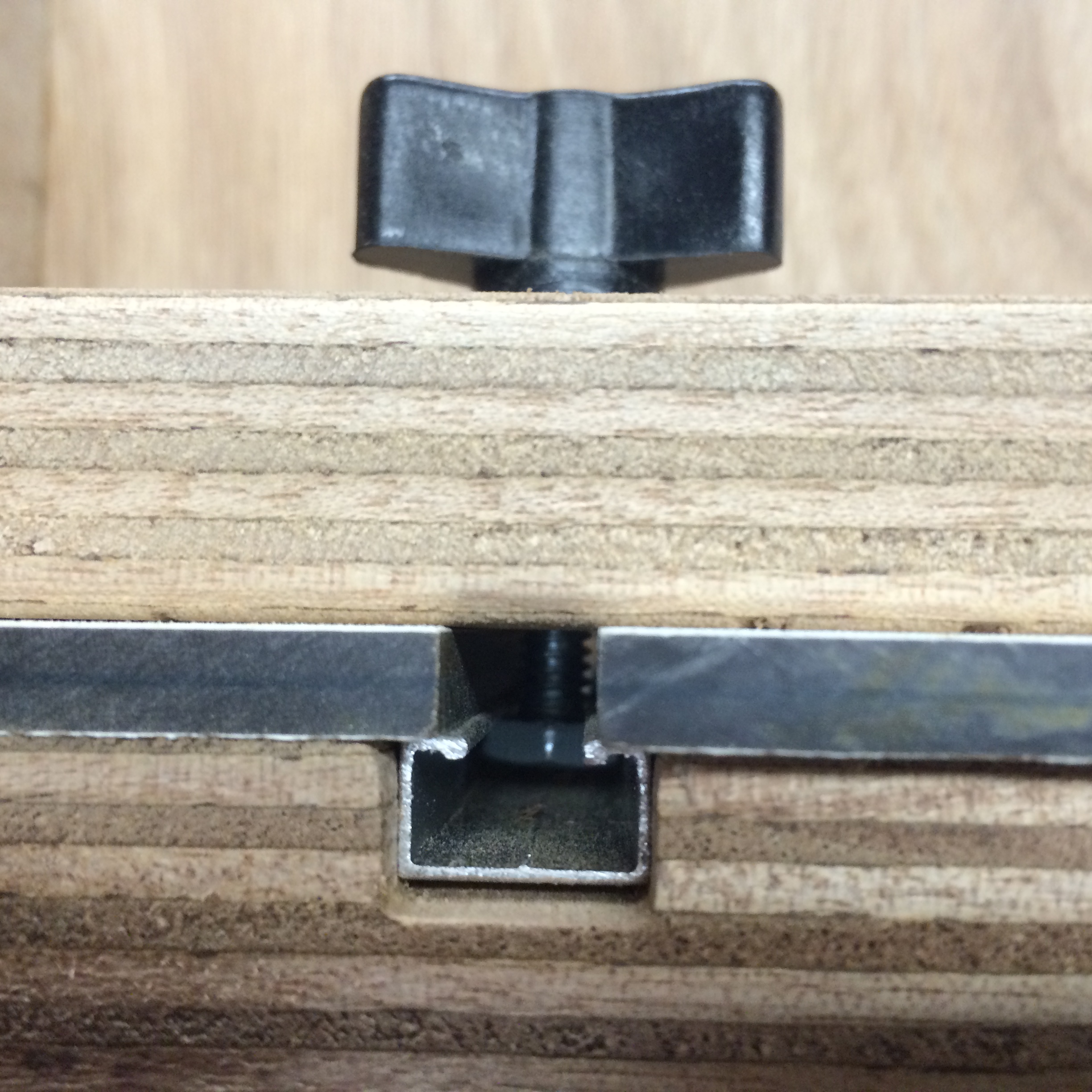

De bovenkant van de gordijnrail gelijk gemaakt met de bovenkant van de multiplexplaat. Deze rails zijn minder sterk dan de echte T-Track maar aangezien de rails aan de bovenkant wordt afgedekt met 7 mm trespa is dat geen probleem. In de rail past precies een M6 bout. Bij de Hornbach kan je losse knoppen krijgen met M6 moer.
De trespa platen met verzonken M3 boutjes vastgezet op het multiplex.
Ook van multiplex is de geleideaanslag. Twee stroken zijn verbonden d.m.v. lamello’s en haaks gezet d.m.v. 4 klossen waarvan de 2 middelste gelijk dienst doen als stofafzuiging.
De bovenfrees hangt onder een los inzetstuk van trespa en is vast gezet met 6 M4*12 boutjes met verzonken imbus koppen (ook bij de Hornbach). Bij het zagen gelijk 3 inzetplaten gemaakt. 1 is in gebruik en de 2 andere zijn reserve platen (evt met kleinere / grotere frezen te gebruiken).
In de praktijk blijken de M6 bouten minder te voldoen. De koppen draaien in de rails. De M6 bouten zijn nu vervagen door met een Dremel op maat gemaakte M6 slotbouten. Dit werkt goed.
Frame
Het volgende
Elektra
Bij een dumpzaak een noodstopschakelaar gehaald. Aanhet frame een gewone schakelaar gemaakt met een wcd. Hier zit de stekker van de bovenfrees in en zet je machine aan en uit. De noodstop zit er als extra veiligheid.
